Vedligeholdelse og risikostyring af statiske manuelle ventiler i industrianlæg

Hvad er de almindelige typer af manuelle ventiler?

Manuelle ventiler er den mest almindelige type ventiler i industrielle væskekontrolsystemer og er meget udbredt i olie-, kemikalie-, elektrisk kraft, metallurgi, vandbehandling, papirfremstilling, farmaceutisk, fødevare- og andre industrier. Manuelle ventiler bruger manuelle betjeningshåndtag, håndhjul, tandhjul og andre mekaniske enheder til at åbne og lukke eller justere mediestrømmen. Den har en enkel struktur, er nem at bruge, økonomisk og pålidelig og er en uundværlig komponent i industrielle rørledningssystemer. I henhold til de forskellige strukturelle former, arbejdsprincipper og anvendelige lejligheder kan manuelle ventiler hovedsageligt opdeles i følgende almindelige typer:
Manuel skydeventil
Den manuelle skydeventil realiserer on-off kontrol af væsken ved at flytte den kileformede eller parallelle port op og ned. Kontaktområdet mellem porten og ventilsædet er stort under åbning og lukning, hvilket er velegnet til fuld åbning eller fuld lukning, men ikke egnet til hyppig åbning og lukning eller drosling. Den manuelle portventil har fordelene ved lav væskemodstand, god tætningsevne, enkel struktur og lang levetid. Det er meget udbredt i olierørledninger, vandbehandling, kraftværkssystemer og andre arbejdsforhold med høje tætningskrav.
Manuel kugleventil
Den manuelle kugleventil bruger kuglen til at rotere 90° rundt om ventilaksen for at kontrollere mediets flow. Kugleventilen åbner og lukker hurtigt, har et lille driftsmoment og fremragende tætningsevne. Det er særligt velegnet til systemer, der kræver hurtig åbning og lukning og hyppig drift. Den er velegnet til rene væsker, gasser og ætsende medier. Det er meget udbredt i petrokemiske, naturgas-, farmaceutiske, papirfremstillings- og andre industrier. Dens kompakte struktur er særdeles velegnet til installation i begrænsede pladser.
Manuel stopventil
Den manuelle stopventil justerer flowhastigheden ved at flytte ventilskiven i lodret retning langs ventilsædets midterlinje. Sammenlignet med portventilen har stopventilen bedre justeringsydelse, men væskemodstanden er relativt stor. Stopventilen er velegnet til lejligheder, hvor der kræves præcis styring af flow eller tryk, såsom kedeludstyr, dampanlæg, kemiske processer osv. Stopventilen har en enkel opbygning og er nem at vedligeholde og bruges ofte i små og mellemstore rørledninger.
Manuel sommerfuglventil
Den manuelle sommerfuglventil bruger en skiveformet ventilplade til at rotere rundt om ventilaksen for at åbne og lukke mellemkanalen. Den har en kompakt struktur, lav vægt og lav pris og er særdeles velegnet til styring af ventiler med stor diameter. Det er almindeligt anvendt i vandbehandling, klimaanlæg, brandbeskyttelsesrørledninger, fødevare- og drikkevareindustrien. Selvom tætningsevnen ikke er lige så god som kugleventiler og skydeventiler, har den åbenlyse fordele ved plads- og vægtfølsomme lejligheder. Forbedrede produkter såsom tovejs tætninger og excentriske sommerfugleventiler kan effektivt øge dets anvendelsesområde.
Manuel stikventil
Åbnings- og lukkedelene af den manuelle propventil er koniske eller cylindriske propper, som åbnes og lukkes ved rotation. Dens strømningskanal er normalt lige igennem med lav væskemodstand. Strukturen er enkel og velegnet til hyppig åbning og lukning. Det er meget udbredt i oliefeltudvinding, gastransmission, byrørsnetværk og andre felter. Da propventiler er tilbøjelige til at blive slidt, bruger moderne propventiler ofte smøring eller bløde tætningsstrukturer for at forbedre levetiden og tætningsydelsen.

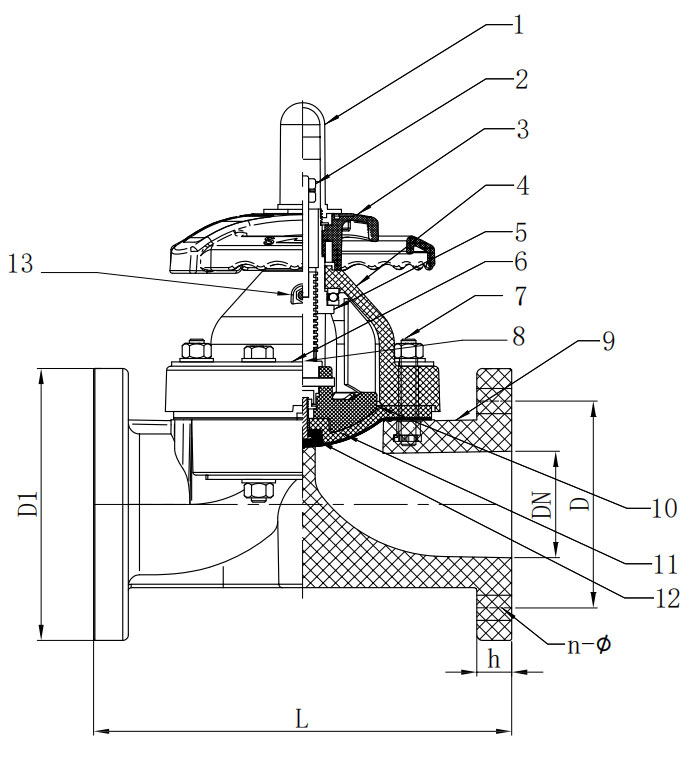

Manuel membranventil
Den manuel membranventil anvender en fleksibel membran som åbnings- og lukkedel, der er velegnet til styring af rørledningssystemer indeholdende faste partikler, ætsende medier eller viskøse væsker. Dens største fordel er, at der ikke er nogen metaldel i kontakt med mediet, hvilket undgår korrosions- og forureningsproblemer. Den er velegnet til høj-rene processtrømme såsom lægemidler, fødevarer og biokemikalier og er meget udbredt i CIP/SIP-systemer. På grund af sin specielle struktur er det praktisk at reparere og udskifte membranen.

Manuel nåleventil
Den needle valve uses a slender conical valve core to accurately control small flows. Mainly used in high-precision fluid regulation, such as instrumentation systems, sampling systems, hydraulic or pneumatic control circuits. Compact structure, high regulation accuracy, widely used in scientific research, laboratories and high-pressure gas devices.
Manuel kontraventil
Selvom kontraventiler normalt fungerer automatisk, bruger nogle systemer kontraventiler med manuelle funktioner. Bruges til at forhindre medium tilbagestrømning og tillade manuel indgriben under særlige omstændigheder. Almindeligvis brugt i høj-sikkerhed lejligheder såsom højtrykskedler, pumpestationer, kemikalie lagertanke osv.
Manuel trevejsventil
Tre-vejs manuelle ventiler kan opdeles i "T-type" og "L-type" strukturer, velegnede til at ændre væskeretningen eller realisere multi-kanal switching. Det bruges mest i blandings-, omlednings- eller bypass-systemer og er meget brugt i HVAC, fødevareforarbejdning og rørledningsskift. Fleksibel betjening, forskelligartet struktur, kan kombineres med kugleventiler, stikventiler og andre former for design.

Hvad er forskellen mellem manuelle kugleventiler og manuelle portventiler i struktur og tætningsmetode?

Manuelle kugleventiler og manuelle portventiler er to almindelige afskæringsventiler for rørledninger, der er meget udbredt i industrielle systemer som olie, kemikalier, metallurgi, elektrisk kraft og byggeri. Selvom de begge spiller rollen som at åbne og lukke væsker og afskære passager med hensyn til funktion, er der væsentlige forskelle i deres strukturelle design, tætningsprincip, ydeevne og anvendelige scenarier.
Strukturelle designforskelle
Den structural core of the manual ball valve is a hollow sphere, which controls the on and off of the medium by rotating the sphere. The sphere is usually a solid metal ball with a hole, which is axially connected to the valve stem. The ball valve is usually a quarter-turn structure, and it only needs to rotate 90° to switch from full open to full closed. The valve body structure is mostly two-piece or three-piece, which is convenient for maintenance and replacement of internal parts. The surface of the sphere is precisely machined and cooperates with the sealing seat to form a sealing pair. The overall structure is compact and light, which is easy to install in places with limited space.
Den main structural components of the manual gate valve are wedge-shaped or parallel gates, which are opened and closed by vertically lifting the gate up and down. The gate rises and falls along the spiral motion of the valve stem, usually a multi-turn structure, and the opening and closing process is relatively slow. The gate valve body is generally an integral casting with a deep internal cavity and large structural dimensions. Since the gate needs to be fully raised to the top of the valve cavity to fully open, the manual gate valve has higher requirements for space and operating torque than the ball valve.
Forskel i tætningsmetode
Den manual ball valve adopts a face sealing structure. The sealing pair is formed by the contact between the surface of the ball and the sealing seat, which is usually made of polytetrafluoroethylene (PTFE), reinforced polymer, metal or composite material. The ball always keeps in contact with the sealing surface during rotation, and effective sealing is achieved through the floating ball or fixed ball design. The ball valve has excellent sealing performance and extremely low leakage rate, which is particularly suitable for working conditions with high requirements for zero leakage. Some high-end ball valves also have two-way sealing and fireproof and anti-static structures to improve system safety.
Den manual gate valve adopts a wire sealing structure. The sealing pair is formed by the edges on both sides of the gate and the sealing surface of the valve seat. The sealing surface is mostly made of metal materials such as alloy steel, hard alloy, and Stellite. The sealing depends on the cooperation of the medium pressure and the wedge tightening force of the gate, and the sealing effect is not as good as the ball valve under low pressure conditions. Due to the strong friction between the gate and the valve seat during the opening and closing process, it is easy to wear, and the processing and assembly accuracy requirements are high. Some gate valves use elastic gates or pressure self-sealing structures to enhance sealing, but their overall sealing performance is still slightly inferior to that of ball valves.
Forskelle i åbnings- og lukkeydelse
Den manual ball valve opens and closes quickly, has low torque, and is easy to operate. Its rotation angle is only 90°, which is suitable for systems that are frequently operated or require rapid medium cutoff. There is no friction during the opening and closing process, and the action is stable, which is particularly suitable for occasions that require emergency shutdown.
Den manual gate valve opens and closes slowly, and the handwheel needs to be rotated several times to complete the entire operation. Due to the long up and down movement of the gate, coupled with the mechanical loss of the valve stem thread transmission mechanism, the operation process is time-consuming and laborious. It is not suitable for frequent opening and closing, but has reliable long-term sealing capabilities in large-diameter, low-frequency pipeline systems.
Forskelle i anvendelsesområde
Den manual ball valve is suitable for pipeline systems that require fast opening and closing, good sealing, and low flow resistance. It is particularly suitable for industries with strict leakage control such as natural gas, refined oil, fine chemicals, pharmaceuticals, and water treatment. It has a compact structure and flexible installation, and is suitable for equipment or branch pipelines with limited space.
Manuelle skydeventiler er velegnede til trunkrørledninger med store diametre, lavfrekvente operationer og små trykændringer. De er meget udbredt i hovedventilpositionen på vandværker, varme, elektricitet, metallurgi og andre systemer og er særligt velegnede til brug som afspærringsanordninger. Dens strømningsmodstand er ekstremt lav, og der er næsten intet trykfald i fuldt åben tilstand, hvilket er mere venligt over for langdistancetransmissionssystemer.
Flowkapacitet og tryktab
Den channel inside the ball of the manual ball valve is often designed with a full-bore design. The medium has almost no flow resistance when passing through the valve, and no obvious pressure drop is generated. It has little impact on system efficiency and is suitable for process flows requiring efficient transmission.
Manuelle skydeventiler har også en lille strømningsmodstand i fuldt åben tilstand, men er tilbøjelige til turbulens og vibrationer, når de åbnes delvist eller ufuldstændigt. Sammenlignet med kugleventiler er deres lokale strukturer mere tilbøjelige til at forårsage medium erosion, hvilket igen påvirker tætningsfladens levetid.

Sådan vælger du manuelle ventiler til fødevare- eller medicinalindustrien

I fødevare- og medicinalindustrien har manuelle ventiler ikke kun de grundlæggende åbne-, lukke-, regulerings- og skærefunktioner, men er også relateret til produktsikkerhed, renlighed og produktionsoverholdelse. Da disse industrier har ekstremt høje krav til hygiejne, materialer og anti-forureningsevner, skal valget nøje følge de relevante industristandarder og fuldt ud tage hensyn til faktorer som medium egenskaber, procesflow, rengørings- og desinfektionsmetoder og ventilstrukturmaterialer.
Strukturelt design, der opfylder hygiejniske standarder
Den food and pharmaceutical industries have extremely high requirements for the cleanliness of equipment surfaces. Manual valves must have characteristics such as no dead angles, no retention, and easy cleaning. When selecting, valve products that meet hygienic certifications such as EHEDG (European Hygienic Engineering Design Group), 3-A (American Dairy Hygiene Association Standards), and FDA (American Food and Drug Administration) should be given priority. The valve cavity should adopt a full-bore design to ensure that the medium flows smoothly without retention; the internal surface should be electrolytically polished, and the roughness should be controlled within Ra ≤ 0.4 μm to avoid bacterial adhesion.
Valg af ventilhusmaterialer og tætningsmaterialer
Materialevalg påvirker direkte ventilens korrosionsbestandighed, temperaturbestandighed og biokompatibilitet. Fødevare- og medicinalindustrien anbefaler brugen af ​​316L rustfrit stål som hovedmateriale til ventilhuset på grund af dets fremragende korrosionsbestandighed og svejsbarhed og dets evne til at modstå syre-, alkali- og højtemperaturdampmiljøer, der almindeligvis anvendes i CIP (Clean-in-Place) og SIP (Sterilize-in-Place) systemer. Forseglinger bør være lavet af FDA-certificeret fødevaregodkendt polytetrafluorethylen (PTFE), EPDM (ethylen propylen dien monomer gummi) eller FKM (fluorgummi) og andre materialer med god kemisk resistens og varmebestandighed for at sikre, at mediet ikke er forurenet.
Nem at CIP/SIP rengøring og sterilisering
Under produktionen af fødevarer og medicin skal rørsystemet regelmæssigt rengøres på plads (CIP) og dampsteriliseres på plads (SIP). Ventilstrukturen skal være kompatibel med denne type rengøring. Når du vælger, skal du overveje, om ventilhulrummet har en automatisk tømningsfunktion, om det kan opnå restfri rensning, om tætningen har høj temperaturbestandighed (≥150°C), og om ventilen understøtter steriliseringscyklustiden (kræves normalt mere end 30 minutter). Strukturerne af trevejsventiler, membranventiler og aseptiske prøveudtagningsventiler er blevet optimeret og er mere velegnede til sådanne processer.
Foretrukne sanitære ventiltyper såsom membranventiler og butterflyventiler
Membranventiler er meget udbredt på steder med høje krav til renlighed, fordi deres medier kun kommer i kontakt med det indre hulrum af ventilhuset og membranmaterialet. Dens struktur er enkel, og der er intet tilbageholdelsesområde i ventilhulrummet, hvilket er særligt velegnet til transport af højviskositet, faste partikler eller ætsende medier. Sommerfugleventiler har karakteristika af kompakt struktur, lav vægt og hurtig åbning og lukning. De bruges ofte i lavtryks- eller højstrømssituationer, især til påfyldning, filtrering og transport. Hygiejniske sommerfugleventiler er normalt udstyret med hurtigudløsende klemmeforbindelser, som er nemme at adskille, rengøre og vedligeholde på stedet og opfylder GMP-specifikationerne.
Tilslutningsmetoden skal opfylde sanitære krav
Den connection method of manual valves is directly related to sanitary sealing performance. Sanitary connection methods such as clamp type, welding type or flange type should be preferred. Clamp type connection can be quickly disassembled and assembled, suitable for equipment that is frequently cleaned; welding type connection has good structural strength and sealing, suitable for permanent assembly occasions; flange type connection is mostly used in large systems, but sanitary flange sealing structure must be selected. Regardless of the method, the sealing surface must maintain processing accuracy and surface finish to avoid microbial growth.
Anti-blanding og batchkontrol
Den multi-variety and small-batch production processes in the food and pharmaceutical industries require higher reliability in valve switching and sealing. Structures such as double-seat valves or anti-mixing valves should be selected to prevent cross-contamination between batches. The valve should have a metal limit positioning function to prevent residue or mixing due to misoperation; at the same time, it should support process parameter recording to meet GMP traceability requirements.
Overholdelse af GMP og valideringskrav
I henhold til kravene i Good Manufacturing Practice (GMP) for farmaceutisk produktion skal udstyret have god verificerbarhed og konsistens. Den valgte manuelle ventil skal have valideringsdokumenter, herunder materialecertificering, tætningsmaterialetestrapport, tryktestrapport, overfladeruhedscertificering, installationstegninger osv. Samtidig skal producenten levere IQ (installationsbekræftelse)/OQ (driftsbekræftelse)/PQ (ydelsesbekræftelse) dokumentstøtte for at imødekomme kvalitetsstyringssystemets gennemgang.
Vurdering af korrosionsbestandighed og levetid
Almindelige medier i fødevareindustrien, såsom mejeriprodukter, juice, sojasovs og alkohol, har en vis surhedsgrad og alkalinitet; i medicinalindustrien, såsom ethanol, hydrogenperoxid og syredesinfektionsmidler, er stærkt ætsende. Ventilstrukturen skal kunne modstå langvarig erosion af rengøringsmidler og kemiske reagenser, samtidig med at levetiden sikres. Det er rec
