Manuel membranventil

Hjem / Produkter / Manuel ventil / Manuel membranventil / Membranventiler med flange

FORRIGE：Ægte Union membranventiler NÆSTE：Ingen næste artikel

Dele og materialer
Dimensioner og specifikationer
Beskrivelse
Valgmuligheder
Ofte stillede spørgsmål
Kontakt os

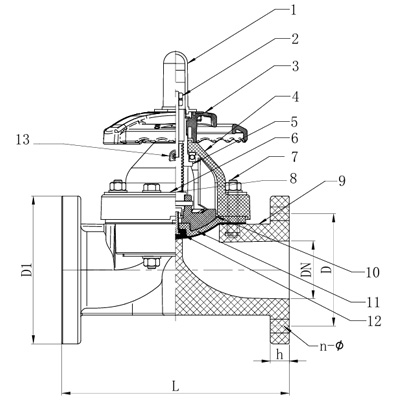

INGEN.	Dele	Materialer
1	Måler Cover	PC
2	Studmøtrik	stål, rustfrit stål
3	Håndhjul	ABS, PPG
4	Motorhjelm	PPG, FRPP, PPH, UPVC, CPVC, PVDF
5	Ærme	Støbejern med nikkelbelægning, kobberlegering
6	bestyrelse	Plastbelagt stål, rustfrit stål
7	Bolt og møtrik	stål, rustfrit stål
8	Stængel	stål, rustfrit stål，copper alloy
9	Krop	FRPP, PPH, UPVC, CPVC, PVDF
10	Kompressor	PVDF，CPVC，PVDF，CPVC，støbejern
11	Pude	EPDM, FPM
12	Diafragma	EPDM, FPM，PVDF，FEP，PFA，PTFE
13	Smørenippel	DN80，80-250 kun brugt，kobberlegering，rustfrit stål

CV referenceværdi
100% fuld åben

DN			CV værdi

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) Temperatur% Tryk diagram

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50 ℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Måltabel

DN	D1（mm）			D (mm)			L（mm）				h (mm)	n			φ(mm)

	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

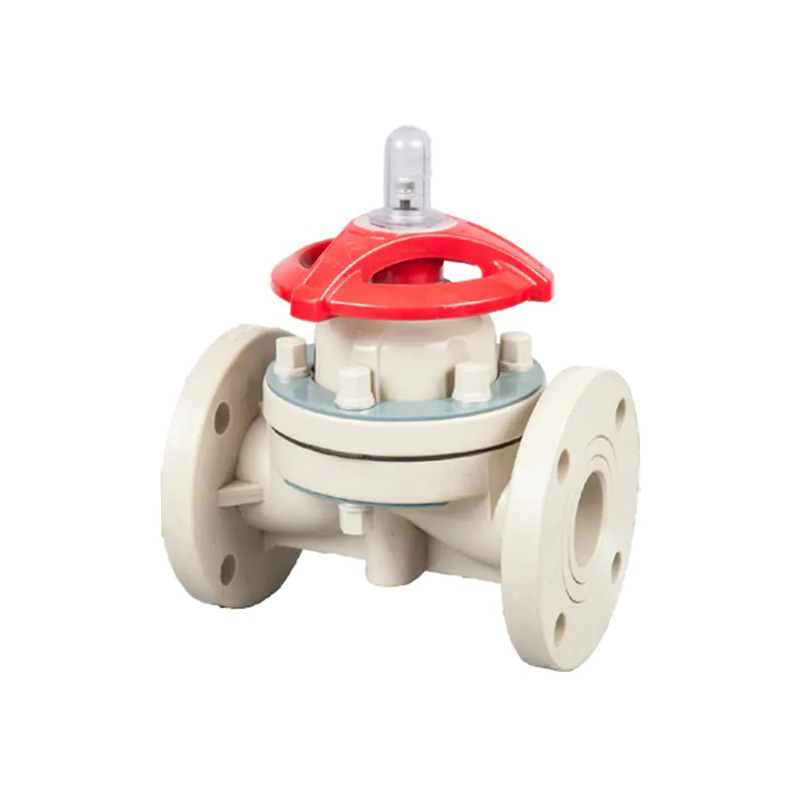

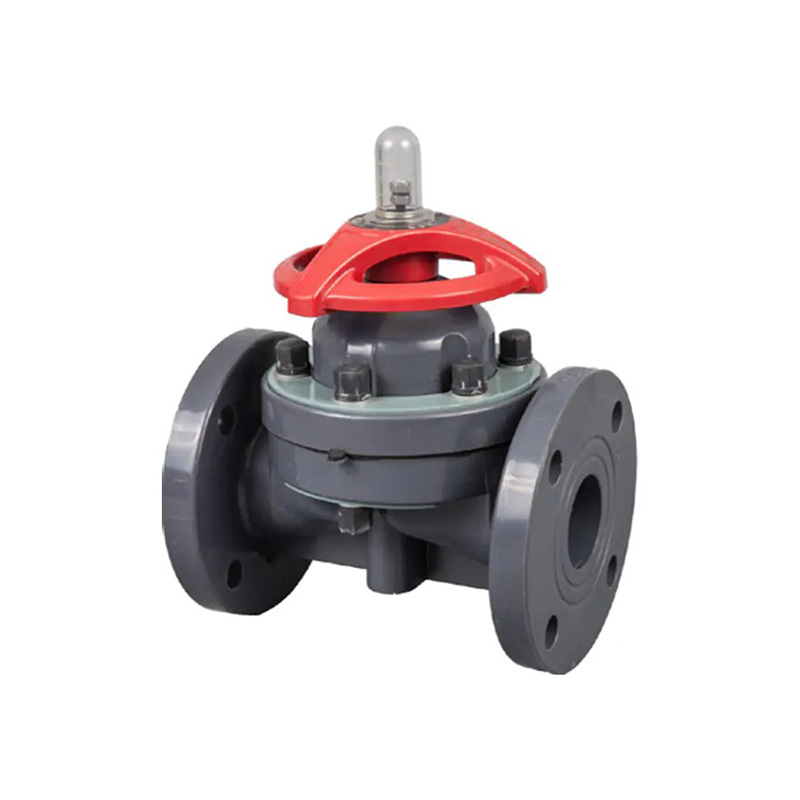

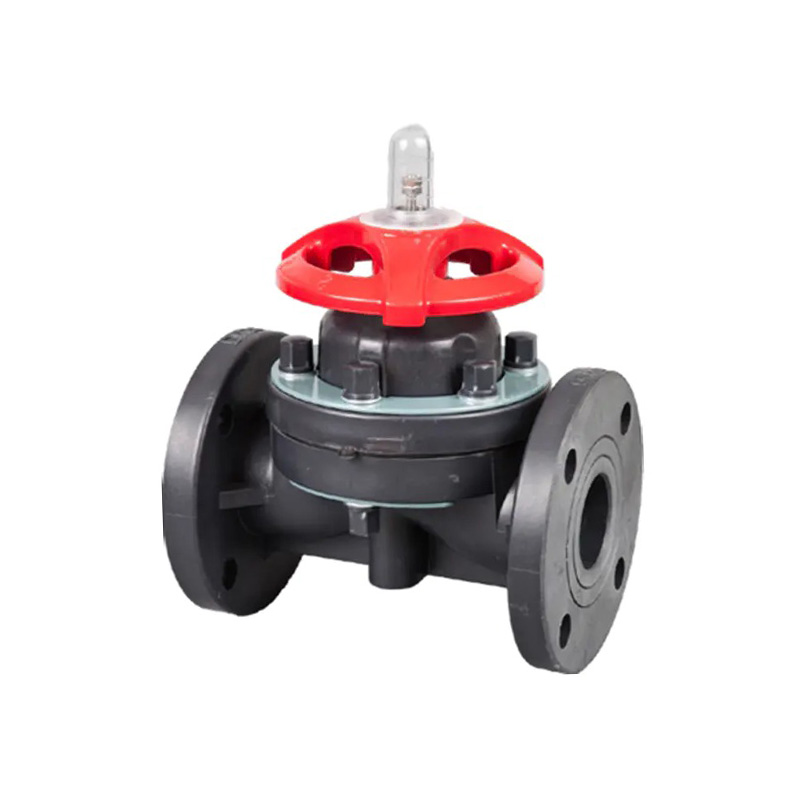

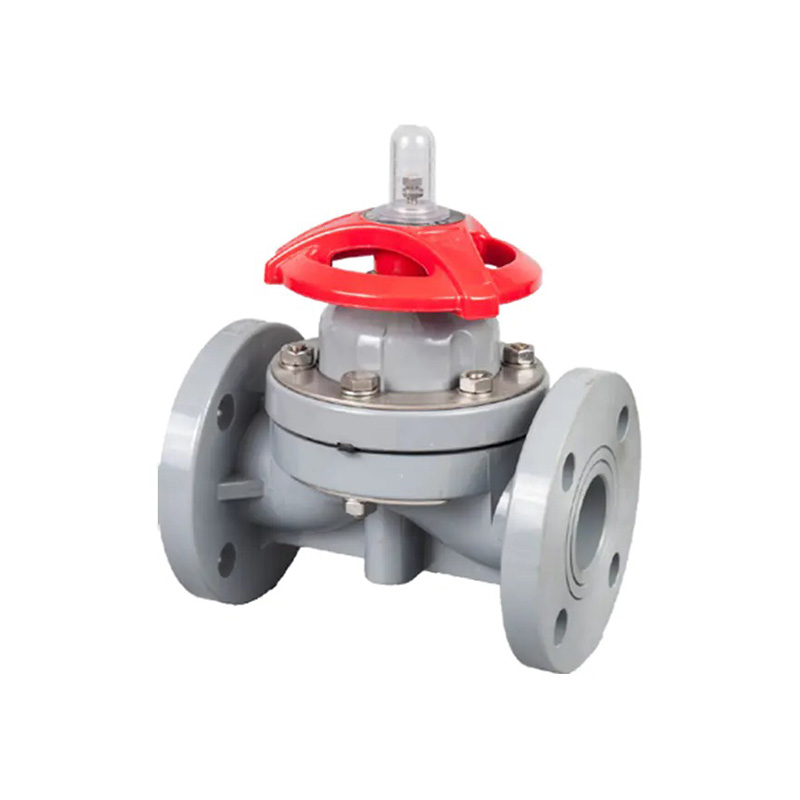

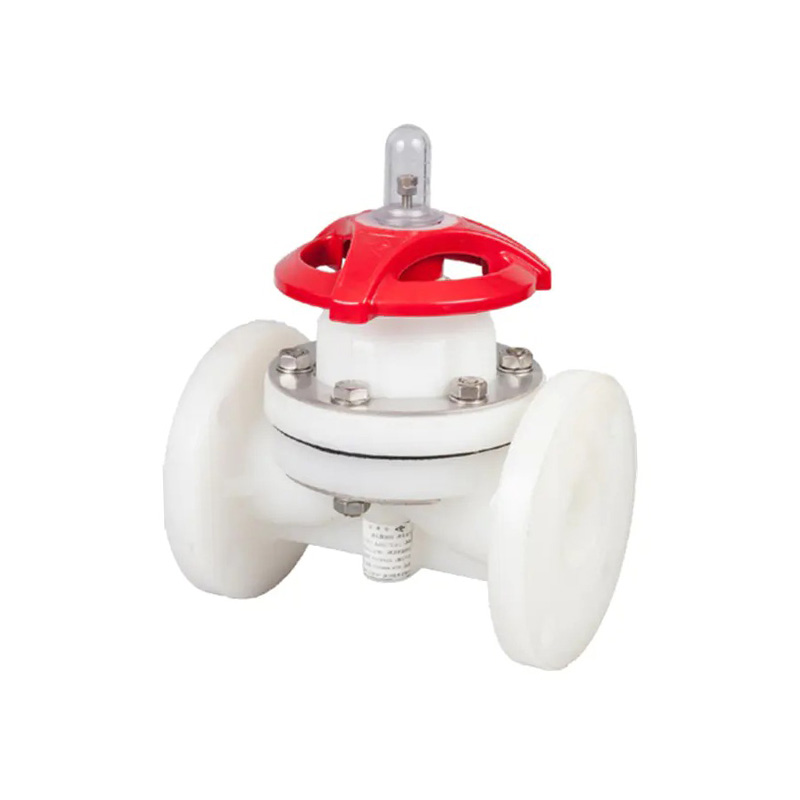

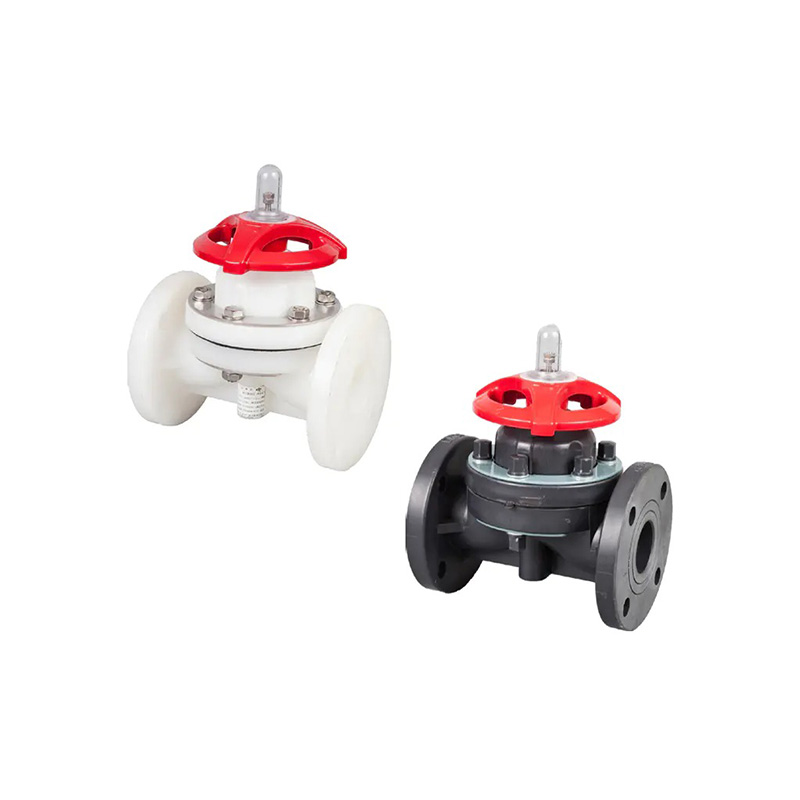

Flangemembranventiler er præcisionskonstruerede flowreguleringsventiler designet til korrosive, ultrarene og kritiske væskehåndteringsapplikationer på tværs af kemisk behandling, halvlederfremstilling, vandbehandling og farmaceutiske industrier. Bygget på produktionserfaring, der går tilbage til 1979, hvor den første plastmembranventil blev produceret og certificeret af ministeriet for kemisk industri i 1983, kombinerer denne ventilserie årtiers ingeniørmæssig raffinement med moderne tætningsteknologi.

Nøglefunktioner:
• Membran- og pudematerialer af høj kvalitet leverer lav trykbelastning, hvilket sikrer pålidelig langsigtet tætningsydelse under gentagne cykler.
• Et optimeret trykfordelingsdesign på tværs af ventilhuset reducerer det lukkemoment, der kræves til drift, hvilket gør ventilen lettere at aktivere og reducerer slid på spindel- og kappesamlingen.
• Streng kontrol over fremstillings- og montagetolerancer giver stabil, nøjagtig flowregulering med ensartet ydeevne på tværs af hele spektret af ventilstørrelser.
• En overløbslignende, dødvinkelfri strømningsbane forhindrer mediumophobning og krydskontaminering, hvilket er afgørende for høj renhed og hygiejniske proceslinjer.
• Fremragende korrosionsbestandighed på tværs af de fugtede dele beskytter mod aggressive syrer, alkalier og kemiske medier.
• Ingen pakning betyder ingen pakningsslid, ingen pakningsrelaterede lækageveje og reducerede vedligeholdelseskrav i ventilens levetid.

Tilgængelig i flangeforbindelsesstile til direkte opboltning til standardrørledningsflanger, denne ventil passer til hovedproceslinjer, distributionssamlinger og applikationer, hvor en fast, ikke-aftagelig forbindelse foretrækkes for langsigtet systemintegritet. Kropsmaterialer, membranforbindelser og trykklassificeringer kan konfigureres til at matche specifikke krav til kemisk kompatibilitet og driftstemperatur.

Typiske anvendelser omfatter kemiske doseringssystemer, spildevandsbehandlingsanlæg, distribution af ultrarent vand, halvleder-vådbehandling og farmaceutiske væskeoverførselslinjer. Den ikke-smurte, membranbaserede afspærringsmekanisme eliminerer risikoen for at gnave eller sætte sig fast i kugle- og propventiler, hvilket gør den til et pålideligt valg til isolering og drosling i ætsende eller partikelfyldte medier.
