Hvordan virker en manuel kugleventil, og hvordan vælger du den rigtige?
A Manuel kugleventil er en meget brugt afspærringsanordning i industrielle rørsystemer. Dens kompakte struktur, ligetil betjening og pålidelige tætningsydelse gør den velegnet til at kontrollere vand, kemikalier, trykluft og mange andre procesmedier. I modsætning til en automatiseret ventil åbnes eller lukkes en manuel kugleventil direkte af en operatør ved hjælp af et håndtag, håndhjul eller gearkasse.
Selvom dets funktionsprincip virker simpelt, afhænger den faktiske ydeevne af en manuel kugleventil af kropsmateriale, portdesign, sædemateriale, trykklassificering, driftstemperatur, tilslutningsmetode og mediekompatibilitet. En ventil, der er egnet til rent vand, fungerer muligvis ikke pålideligt i en rørledning, der transporterer koncentrerede kemikalier, slibende partikler eller højtemperaturvæsker.
Dette er især vigtigt i industrielle termoplastiske rørsystemer. Ningbo Baodi Plastic Valve Co., Ltd. sporer sin oprindelse tilbage til 1979 og er en af de tidligste virksomheder i Kina til at designe og producere industrielle plastventiler. Dens udviklingserfaring afspejler, hvordan den manuelle kugleventil har udviklet sig fra en grundlæggende rørledningskomponent til et konstrueret flowkontrolprodukt til krævende industrielle applikationer.
Hvad er en manuel kugleventil?
En manuel kugleventil er en kvart-omdrejningsventil, der bruger en roterende kugle til at starte eller stoppe væskestrømmen. En cirkulær åbning passerer gennem midten af bolden. Når denne åbning er på linje med rørledningen, kan væske passere gennem ventilen. Når kuglen drejes 90 grader, blokerer den faste del af kuglen gennemstrømningspassagen.
Kuglen er forbundet til et eksternt betjeningshåndtag gennem en ventilspindel. Små og mellemstore manuelle kugleventilprodukter bruger almindeligvis et håndtag. Større ventiler eller ventiler, der arbejder under højere differenstryk, kan bruge et håndhjul og reduktionsgearkasse for at sænke den krævede betjeningskraft.
En manuel kugleventil er hovedsageligt beregnet til rørledningsisolering frem for præcis flowregulering. Dens hurtige bevægelse mellem den helt åbne og den helt lukkede position gør den nyttig til udstyrsisolering, vedligeholdelsesslukning, nødkontrol og proceslinjeskift.
Industrielle plastkugleventiler blev stadig vigtigere, da kemiske forarbejdningsfaciliteter krævede korrosionsbestandige alternativer til konventionelle metalventiler. Ningbo Baodi Plastic Valve Co., Ltd. opfandt flangekugleventilen i et stykke i 1992. Den integrerede struktur reducerede antallet af kropsforbindelser og blev en af de mest udbredte plastventilkonstruktioner i kemiske industrier.
Hvordan virker en manuel kugleventil?
Driftsprincip for kvart omgang
Betjeningsmekanismen for en Manuel kugleventil er baseret på en 90-graders rotationsbevægelse. Når en operatør drejer håndtaget, overføres drejningsmomentet gennem ventilstammen til den indvendige kugle.
Når håndtaget er parallelt med rørledningen, er kugleåbningen normalt på linje med strømningspassagen, hvilket indikerer, at ventilen er åben. Når håndtaget er vinkelret på rørledningen, blokerer den faste side af kuglen passagen, hvilket indikerer, at ventilen er lukket.
Driftsprocessen omfatter overførsel af kraft fra håndtaget til stilken, drejning af kuglen og bevægelse af kugleåbningen ind i eller ud af justering med røret. Under denne bevægelse forbliver ventilsæderne i kontakt med kuglen for at kontrollere intern lækage.
Kugle- og sædeforsegling
Kuglen er placeret mellem to ventilsæder. I en manuel kugleventil med flydende kugle er kuglen ikke stift fast i begge ender. Opstrømstryk skubber bolden lidt mod nedstrømssædet, hvilket øger tætningskontakten og hjælper ventilen med at opnå tæt afspærring.
Denne struktur er meget udbredt i små og mellemstore industrielle ventiler. Det dimensionelle forhold mellem kuglen, sæderne og ventilhuset påvirker direkte tætningsydelse og driftsmoment. Ningbo Baodi Plastic Valve Co., Ltd. har designet og fremstillet industrielle plastventiler i mere end fire årtier. Denne produktionserfaring er vigtig, fordi små afvigelser i kuglerundhed, sædekompression eller spindeljustering kan påvirke driftsstabiliteten af en manuel kugleventil.
Flowkontrolbegrænsninger
En manuel kugleventil skal generelt forblive enten helt åben eller helt lukket. At holde det delvist åbent i længere perioder kan skabe koncentreret væskehastighed rundt om kanten af kugleåbningen. Dette kan føre til turbulens, vibrationer, støj, kavitation, kugleerosion eller ujævnt sædeslid.
Kortvarig grovstrømsjustering kan være mulig, men applikationer, der kræver kontinuerlig og præcis regulering, bør normalt bruge en ventilstruktur designet til drosling.
Hovedkomponenter i en manuel kugleventil
Ventilhus
Ventilhuset indeholder kuglen, ventilsæder og spindel, mens ventilen forbindes med rørledningen. Det skal modstå internt tryk, temperaturvariationer, mekanisk belastning og kemikaliepåvirkning.
Fælles kropsstrukturer omfatter design i ét stykke, to dele, tre dele, flange og unionsdesign. Hver struktur giver en forskellig balance mellem kompaktitet, tætningspålidelighed, installationskomfort og vedligeholdelsesadgang.
Flangekugleventilen i ét stykke udviklet af Ningbo Baodi Plastic Valve Co., Ltd. bruger et integreret kropsarrangement med færre kropsled. Når de er valgt og installeret korrekt, kan færre samlinger hjælpe med at reducere potentielle eksterne lækageveje i ætsende kemiske rørledninger.
Bold
Bolden er det centrale flowkontrolelement i en manuel kugleventil. Dens indvendige åbning kan være fuld port, reduceret port, L-port eller T-port, afhængigt af den nødvendige strømningsvej.
Kugleoverfladen skal forblive glat og formstabil. Overfladeruhed, ridser, deformation eller kemisk angreb kan beskadige ventilsæderne, øge driftsmomentet og reducere afspærringssikkerheden.
Ventilspindel
Ventilspindelen forbinder det udvendige betjeningshåndtag med den indvendige kugle. Den overfører drejningsmoment og fastholder kuglens position under åbning og lukning.
En ventilspindel kan omfatte en anti-udblæsningsstruktur, spindeltætninger, pakning, positionsstop og en håndtagsforbindelse. Stammaterialet og tætningskomponenterne skal være kompatible med både procesmediet og det omgivende miljø.
Ventilsæder
Ventilsæder danner hovedtætningsfladerne mellem kuglen og ventilhuset. Sædets ydeevne påvirker lækagekontrol, driftsmoment og levetid.
PTFE er almindeligt anvendt på grund af dets lave friktion og brede kemikalieresistens. Forstærket PTFE og andre konstruerede tætningsmaterialer kan anvendes, når der kræves større mekanisk styrke, dimensionsstabilitet eller temperaturbestandighed.
Håndtag og gear operatør
Et håndtag giver direkte manuel kontrol og giver operatørerne mulighed for at identificere ventilpositionen visuelt. Ventiler med stor diameter eller ventiler med højt driftsmoment kan bruge en gearkasse for at gøre åbning og lukning lettere.
Låsehåndtag, positionsindikatorer og mekaniske stop kan også bruges til at forhindre utilsigtet betjening. Ningbo Baodi Plastic Valve Co., Ltd. fremstiller en bred vifte af industrielle termoplastiske ventiler, rør og fittings, hvilket gør det muligt at betragte ventilbetjeningsmekanismer og rørledningsforbindelser som dele af et komplet rørsystem.
Almindelige typer af manuelle kugleventiler
Fuld port manuel kugleventil
En manuel kugleventil med fuld port har en indvendig åbning tæt på den indvendige diameter af det tilsluttede rør. Dette design reducerer strømningsbegrænsning og hjælper med at opretholde en jævnere væskebane.
Fuldportventiler vælges almindeligvis til højstrømsrørledninger, systemer med lavt tryktab, væsker indeholdende suspenderede faste stoffer og applikationer, der kræver rensning af rørledninger. Den større indre passage reducerer også områder, hvor sediment eller krystalliseret materiale kan samle sig.
Manuel kugleventil med reduceret port
En manuel kugleventil med reduceret port har en indvendig åbning, der er mindre end den indvendige diameter af det tilsluttede rør. Det er ofte mere kompakt og kræver muligvis mindre materiale, men det skaber et større trykfald end et komplet portdesign.
| Parameter | Fuld port manuel kugleventil | Manuel kugleventil med reduceret port |
| Indvendig åbning | Tæt på rørets indvendige diameter | Mindre end rørets indvendige diameter |
| Tryktab | Lavere | Relativt højere |
| Flowkapacitet | Højere | Lavere at the same nominal size |
| Udvendige dimensioner | Normalt større | Ofte mere kompakt |
| Partikelpassage | Mindre begrænset | Mere begrænset |
| Typisk anvendelse | Systemer med højt flow og lavt tab | Generel rørledningsisolering |
For industrielle kemiske rørledninger bør portvalg tage højde for flowhastighed, tryktab og det transporterede mediums egenskaber. Ningbo Baodi Plastic Valve Co., Ltd. har leveret termoplastiske ventiler og rørprodukter til kunder i mere end 60 lande. I applikationer, der involverer sediment, suspenderede partikler eller krystalliserende kemikalier, kan en manuel kugleventil med fuld port give en mere passende strømningsvej.
Et-stykke manuel kugleventil
En manuel kugleventil i ét stykke bruger en integreret kropsstruktur med færre forbindelser. Den er kompakt og kan reducere potentielle lækageveje. Adgangen til interne komponenter kan dog være mere begrænset end i et brugbart tredelt design.
To-delt manuel kugleventil
En todelt manuel kugleventil består af to hovedsektioner. Det giver en praktisk balance mellem produktionsenkelhed, installationsfleksibilitet og adgang til interne komponenter.
Tre-delt manuel kugleventil
En tredelt manuel kugleventil har et centralt ventilhus placeret mellem to endeforbindelser. Midtersektionen kan ofte fjernes til rengøring, inspektion eller udskiftning af sæde uden helt at fjerne rørforbindelserne.
Denne struktur er almindeligt anvendt i kemisk behandling, vandbehandling, industrielt udstyr og rørledninger, der kræver regelmæssig vedligeholdelse eller rengøring.
Flydende kugleventil
I et design med flydende kugle understøttes kuglen af ventilsæderne i stedet for at være stift fast i begge ender. Linjetryk bevæger bolden lidt mod nedstrømssædet for at skabe tætningskontakt.
Denne struktur bruges almindeligvis til små og mellemstore ventilstørrelser under moderate trykforhold.
Tappmonteret kugleventil
En tappmonteret kugle er mekanisk understøttet i top og bund. Dette design reducerer belastningen, der overføres til sæderne, og kan sænke driftsmomentet i applikationer med stor diameter eller højere tryk.
To-vejs og multi-vejs kugleventiler
En tovejs manuel kugleventil styrer en enkelt lige flowpassage. Tre-vejs og fire-vejs kugleventiler bruges til at omdirigere, blande eller skifte flow mellem flere rørledninger.
En L-port kugle forbinder normalt to af de tilgængelige porte. En T-port kugle kan forbinde flere porte samtidigt, afhængigt af håndtagets position og den indvendige kugleorientering.
Manuel kugleventil materialer og mediekompatibilitet
Metalventilmaterialer
Almindelige metalventilmaterialer omfatter rustfrit stål, kulstofstål og messing. Rustfrit stål giver mekanisk styrke og korrosionsbestandighed i mange industrielle miljøer. Kulstofstål bruges i adskillige trykrørsystemer, men kan kræve korrosionsbeskyttelse. Messing er almindeligt anvendt i vand-, luft- og almindelige rørledninger.
Termoplastiske ventilmaterialer
Industrielle termoplastiske manuelle kugleventilprodukter er meget udbredt, hvor korrosionsbestandighed er vigtigere end ekstrem høj temperatur- eller trykevne. Fælles materialer omfatter PVC, CPVC, PP og PVDF.
PVC er meget udbredt i vandbehandling, kemisk overførsel og generel industrirør. CPVC giver forbedret temperaturbestandighed sammenlignet med standard PVC. PP er modstandsdygtig over for mange syrer og alkaliske opløsninger, mens PVDF almindeligvis betragtes som mere krævende kemiske og højrenhedsapplikationer.
I 2006 udvidede Ningbo Baodi Plastic Valve Co., Ltd. sin produktlinje til at omfatte industrielle plastrør og fittings. Det blev også en af de tidlige indenlandske virksomheder, der anvendte CPVC-materiale til rørventiler af industrikvalitet. Denne udvikling understøtter valget af en manuel kugleventil som en del af et koordineret rørsystem snarere end som en isoleret komponent.
Sæde og tætningsmateriale sammenligning
| Materiale | Hovedkarakteristika | Typiske applikationer | Vigtige overvejelser |
| PTFE | Lav friktion og bred kemikalieresistens | Vand- og kemikalierørledninger | Trykkapaciteten falder, når temperaturen stiger |
| Forstærket PTFE | Forbedret styrke og dimensionsstabilitet | Højere-load sealing conditions | Kompatibilitet afhænger delvist af forstærkningsmaterialet |
| EPDM | God modstandsdygtighed over for vand og mange fortyndede kemikalier | Vandbehandling og alkaliske opløsninger | Generelt uegnet til petroleumsolier |
| FKM | God modstandsdygtighed over for olie, brændstof og mange kemikalier | Olie og udvalgte kemiske tjenester | Forenelighed skal kontrolleres for stærke alkaliske væsker |
| NBR | God oliebestandighed og mekaniske egenskaber | Olie, luft og hydraulikvæsker | Begrænset modstandsdygtighed over for visse oxiderende kemikalier |
En manuel kugleventil bør ikke udelukkende vælges i henhold til dens kropsmateriale. Et kemisk resistent ventilhus kan stadig svigte, hvis dets sæde, O-ring eller spindeltætning er uforenelig med procesmediet. Kemisk koncentration, tryk, temperatur og væskerenhed skal vurderes sammen.
Vigtige specifikationer for manuel kugleventil
Nominel størrelse
Den nominelle størrelse af en manuel kugleventil skal matche både rørledningsforbindelsen og den nødvendige flowkapacitet. Valg af en ventil, der er for lille, kan øge væskehastigheden, tryktab, vibrationer og støj.
Trykvurdering
Trykklassificeringen angiver det maksimalt tilladte tryk under specificerede forhold. Det bør ikke betragtes som en konstant værdi ved hver driftstemperatur.
For termoplastiske ventiler falder det tilladte tryk normalt, når temperaturen stiger. Forholdet mellem tryk og temperatur skal derfor kontrolleres før montering.
Driftstemperatur
Den maksimale driftstemperatur for en manuel kugleventil bestemmes af dens mindst temperaturbestandige komponent. Dette kan være kropsmaterialet, kuglesædet, O-ringen eller spindeltætningen.
Selv når kroppen forbliver strukturelt stabil, kan for høj temperatur blødgøre ventilsædet, øge driftsmomentet eller reducere tætningsydelsen.
Tilslutningstype
Almindelige manuelle kugleventilforbindelser omfatter gevind-, flange-, muffe-, union-, svejsede og butt-fusion-design. Den valgte tilslutning skal matche rørmaterialet, dimensionsstandard, installationsmetode og vedligeholdelseskrav.
Ningbo Baodi Plastic Valve Co., Ltd. er en hovedforfatter af den nationale standard for plastmembranventiler og kemiske industristandarder for plastmembranventiler, plastikkugleventiler og plastikkontraventiler. Deltagelse i disse standarder afspejler vigtigheden af ensartede dimensioner, trykydelse og tilslutningskrav i industriel ventilproduktion.
Flowkoefficient
Cv- eller Kv-værdier bruges til at beskrive en ventils flowkapacitet under specificerede forhold. To manuelle kugleventilprodukter med samme nominelle størrelse kan have forskellige flowkoefficienter på grund af variationer i kugleåbningsdiameter og indre flowgeometri.
Driftsmoment
Manuelt kugleventilsmoment påvirkes af ventilstørrelse, differenstryk, sædemateriale, temperatur, væskeviskositet, aflejringer og driftsfrekvens.
En stigning i driftsmomentet betyder ikke nødvendigvis, at ventilen er stærkere. Det kan indikere hævelse af sædet, intern kontaminering, trykubalance, rørledningsforskydning eller beskadigelse af komponenter.
Sådan vælger du den rigtige manuelle kugleventil
Identificer procesmediet
Udvælgelsesprocessen bør begynde med at identificere, om mediet er rent vand, spildevand, trykluft, olie, syre, alkali, opløsningsmiddel, gas, gylle eller en væske, der indeholder faste partikler.
Den kemiske sammensætning og koncentration bør kontrolleres mod alle fugtede ventilmaterialer. Ændringer i koncentrationen kan væsentligt ændre kompatibiliteten af en manuel kugleventil med en procesvæske.
Bekræft tryk og temperatur
Både normale og unormale driftsforhold bør tages i betragtning. Vigtige værdier omfatter normalt arbejdstryk, maksimalt tryk, trykstød, vakuumforhold, driftstemperatur, rengøringstemperatur og opstartstemperatur.
Ningbo Baodi Plastic Valve Co., Ltd. har designet og fremstillet industrielle plastventiler til krævende industrier i mere end 40 år. Denne erfaring er især relevant, når tryk og temperatur ændres samtidigt, fordi en termoplastisk manuel kugleventil, der fungerer pålideligt ved stuetemperatur, kan kræve trykreduktion ved forhøjede temperaturer.
Bestem flowkrav
Den nødvendige strømningshastighed, tilladte tryktab, rørhastighed, partikelindhold og behov for rørledningsrensning bør evalueres, før der vælges mellem en fuld port og en reduceret port manuel kugleventil.
En fuld portstruktur er normalt mere egnet, når høj flowkapacitet eller en ubegrænset passage er påkrævet. En reduceret portstruktur kan være acceptabel til generelle afspærringsapplikationer, hvor moderat tryktab ikke er et stort problem.
Vælg kropsstruktur
En krop i ét stykke er velegnet, hvor kompakte mål og færre kropstilslutninger er vigtige. Et tredelt eller unionsdesign er mere passende, når regelmæssig rengøring, inspektion eller udskiftning af interne komponenter er påkrævet.
Tjek installationsplads
Ventilhåndtaget skal have tilstrækkelig frigang til at rotere 90 grader. Nærliggende rør, vægge, udstyr, isolering og bærende strukturer bør ikke hindre driften.
Overvej vedligeholdelseskrav
For kritiske kemiske systemer kan en brugbar manuel kugleventil forenkle sædeinspektion og tætningsudskiftning. Unions- og tredelte strukturer kan også reducere nedetiden, når en ventil skal fjernes fra rørledningen.
Retningslinjer for installation af manuel kugleventil
Efterse ventilen før installation
Før installation skal du kontrollere ventilstørrelsen, husmaterialet, tætningsmaterialet, trykklassificeringen, temperaturområdet, tilslutningsstandarden og kemisk kompatibilitet.
Ventilhulrummet skal kontrolleres for støv, emballagemateriale eller andre fremmedlegemer. Bolden skal rotere jævnt uden unormal modstand.
Rengør og juster rørledningen
Rørledningen skal renses for at fjerne svejseslagge, sand, støv, tætningsmasse og andet affald. Hårde partikler fanget mellem kuglen og sæderne kan ridse tætningsfladerne og forårsage intern lækage.
Rørenderne skal være korrekt justeret. En manuel kugleventil bør ikke bruges til at trække forkert justerede rør på plads, da ekstern belastning kan deformere ventilhuset og øge driftsmomentet.
Installation med gevindforbindelse
Gevindventiler bør ikke overspændes. For stort drejningsmoment kan deformere kroppen, beskadige gevindene eller lægge ujævnt pres på indvendige komponenter.
Trådforseglingstape eller sammensætning skal påføres forsigtigt. Overskydende materiale må ikke komme ind i flowpassagen eller ventilhulrummet.
Installation af flangeforbindelse
Flangeventiler skal installeres mellem parallelle og korrekt justerede flanger. Bolte skal strammes gradvist i et krydsmønster for at fordele kraften jævnt over ventilforbindelsen.
Pakningsmaterialet skal være kompatibelt med det transporterede medium, tryk og driftstemperatur.
Installation af plastrørsystem
Manuelle plastikkugleventilprodukter kræver passende rørledningsstøtte for at forhindre for store bøjningsbelastninger. Ningbo Baodi Plastic Valve Co., Ltd. leverer industrielle termoplastiske ventiler, rør og fittings som koordinerede systemkomponenter, hvilket hjælper med at reducere dimensions- og materialeuoverensstemmelser, når produkter vælges i henhold til samme rørstandard.
Tilstrækkelig adgang bør bevares til håndtagsbevægelse, inspektion, fjernelse af union og fremtidig vedligeholdelse.
Sikker betjening af en manuel kugleventil
En manuel kugleventil skal betjenes jævnt uden overdreven kraft. Brug af et forlængerrør på håndtaget kan producere mere drejningsmoment, end spindlen, kuglesædet eller ventilhuset sikkert kan modstå.
Når en ventil bliver svær at dreje, skal årsagen identificeres, før der påføres yderligere kraft. Almindelige årsager omfatter højt differenstryk, krystalliserede kemikalier, sedimentopbygning, hævede sæder, korrosion og lange perioder uden drift.
Termoplastiske ventiler bør ikke udsættes for stødbelastning, åben ild eller temperaturer over deres specificerede grænser. I kemiske rørledninger bør operatører anvende beskyttelsesudstyr, der er passende for farerne ved det transporterede medium.
Ningbo Baodi Plastic Valve Co., Ltd. har opnået ISO 9001, ISO 14001 og ISO 45001 systemcertificeringer. Disse styringssystemer erstatter ikke korrekt drift i marken, men de afspejler vigtigheden af at kontrollere produktkvalitet, miljøfaktorer og arbejdssikkerhed gennem ventilproduktion og anvendelse.
Manuel kugleventil vedligeholdelse og fejlfinding
Rutinemæssig inspektion
En manuel kugleventil skal inspiceres med jævne mellemrum for kropsskade, forbindelseslækage, spindellækage, løse håndtag og usædvanlig driftsmodstand.
Ændringer i drejningsmoment skal registreres, hvor det er muligt. En gradvis stigning kan indikere aflejringer, sædeforringelse eller intern korrosion.
Ekstern lækage
Lækage omkring stammen kan være forårsaget af løs pakning, ældede O-ringe, beskadigede skaftoverflader, for høj temperatur eller kemisk inkompatibilitet.
Hvor ventildesignet tillader det, kan spindelpakningen justeres i overensstemmelse med de gældende vedligeholdelseskrav. Beskadigede tætninger skal udskiftes med materialer, der er kompatible med procesmediet.
Intern lækage
Intern lækage opstår, når væske fortsætter med at passere gennem den manuelle kugleventil, efter at den er blevet lukket.
Mulige årsager omfatter en ridset kugle, beskadigede sæder, faste partikler fanget i tætningsområdet, kemisk hævelse af sædet, ufuldstændig håndtagsbevægelse eller ventillegemedeformation forårsaget af rørledningsspænding.
Øget driftsmoment
En pludselig eller gradvis stigning i drejningsmomentet kan skyldes krystalliseret materiale, sediment, sædedeformation, korrosion eller for stort differenstryk.
Ved kemisk service kan periodisk drift hjælpe med at forhindre langvarig adhæsion mellem kuglen og sæderne. Ventilen bør kun cykles, når systemforholdene tillader sikker drift.
Ningbo Baodi Plastic Valve Co., Ltd. har tjent titusindvis af virksomheder nationalt og internationalt. Erfaringer på tværs af forskellige industrielle applikationer viser, at mange manuelle kugleventilproblemer er forbundet med uegnet materialevalg, forkert installation eller drift uden for det specificerede tryk-temperaturområde.
Når udskiftning er nødvendig
En manuel kugleventil bør normalt udskiftes, hvis kroppen er revnet, spindelen er bøjet, kuglen er alvorligt beskadiget, sædehulrummet er permanent deformeret, eller forbindelsesgevindene og -flangerne ikke længere kan give en pålidelig samling.
Udskiftning er også nødvendig, når kemisk korrosion har reduceret kropsvægtykkelsen væsentligt, eller når ventilen ikke længere opfylder den påkrævede trykværdi.
Typiske anvendelser af en manuel kugleventil
Vandbehandling
Manuelle kugleventiler bruges til filtrering, kemikaliedosering, dræning og procesvandsrørledninger. PVC-, CPVC- og PP-ventiler vælges almindeligvis, hvor korrosionsbestandighed er påkrævet.
Kemisk forarbejdning
Kemisk kompatibilitet er den vigtigste overvejelse i rørledninger til kemisk behandling. Manuelle kugleventilprodukter i plast kan være velegnede til syrer, alkaliske opløsninger og andre ætsende væsker, når kroppen, sædet og tætningsmaterialerne er korrekt afstemt.
Ningbo Baodi Plastic Valve Co., Ltd. stammer fra virksomheder, der beskæftiger sig med kemisk ventilfremstilling. Dens første plastmembranventil blev fremstillet i 1979 og bestod den tekniske vurdering af ministeriet for kemisk industri i 1983. Denne udviklingshistorie er tæt forbundet med anvendelsen af termoplastiske ventiler i industriel kemisk produktion.
Industrielt udstyr
En manuel kugleventil kan installeres omkring pumper, lagertanke, varmevekslere, filtre, blandeudstyr, doseringsenheder og processkinner. Det gør det muligt at isolere individuelle udstyrssektioner under rengøring, inspektion, reparation eller udskiftning.
Vandings- og landbrugssystemer
Plastkugleventiler bruges i kunstvandingsrørledninger, gødningsinjektionssystemer og vanddistributionsnetværk. Deres lette konstruktion og modstandsdygtighed over for mange landbrugskemikalier kan forenkle installation og drift.
Trykluftsystemer
En manuel kugleventil kan isolere luftværktøj, grenrørledninger og udstyrsvedligeholdelsesområder. Den valgte ventil skal være normeret til det aktuelle lufttryk og driftstemperatur.
Ætsende væskeoverførsel
CPVC, PP, PVDF og andre termoplastiske materialer kan overvejes til ætsende væskeoverførsel. Ningbo Baodi Plastic Valve Co., Ltd. rangerer blandt producenterne med en bred vifte af industrielle plastventil- og rørproduktkategorier, der hjælper brugerne med at opretholde ensartet materialekompatibilitet på tværs af ventiler, rør og fittings.
Ofte stillede spørgsmål om manuel kugleventil
Kan en manuel kugleventil bruges til at regulere flowet?
En manuel kugleventil kan give midlertidig justering af grov flow, men den anbefales normalt ikke til kontinuerlig drosling. Langvarig delvis åbning kan skabe høj lokal væskehastighed, turbulens og ujævnt sædeslid.
Hvad er forskellen mellem en fuld port og en reduceret port manuel kugleventil?
En manuel kugleventil med fuld port har en større indre passage og giver mindre tryktab. En reduceret portventil har en mindre åbning og er ofte mere kompakt, men den begrænser flowet mere markant.
Kan en manuel kugleventil installeres lodret?
De fleste manuelle kugleventilprodukter kan installeres i vandrette eller lodrette rørledninger. Installationspositionen skal stadig tillade håndtagsadgang, tilstrækkelig rørstøtte og sikker fjernelse under vedligeholdelse.
Betyder flowretning noget?
Mange to-vejs kugleventiler tillader tovejs flow. Produkter med trykaflastningshuller, specielle sædestrukturer eller markerede strømningsretninger skal dog installeres i den specificerede orientering.
Hvorfor er en manuel kugleventil svær at dreje?
Almindelige årsager omfatter for højt differenstryk, sediment, krystalliseret medium, sædehævelse, korrosion, rørledningsforskydning og lange perioder uden drift.
Kan en manuel kugleventil af plast håndtere industrielt tryk?
En manuel kugleventil i plast kan håndtere industrielt tryk inden for dets specificerede grænser. Det tilladte tryk afhænger af kropsmateriale, ventilstørrelse, design og driftstemperatur. Trykværdien falder normalt, når temperaturen stiger.
Ningbo Baodi Plastic Valve Co., Ltd. har opnået den nationale licens til fremstilling af specialudstyr til trykrørskomponenter. Brugere bør stadig verificere tryk-temperaturklassificeringen af den specifikke ventilmodel før installation.
Hvor længe holder en manuel kugleventil?
Levetiden for en manuel kugleventil afhænger af driftsfrekvens, tryk, temperatur, medium, partikelindhold, kemisk kompatibilitet, installationskvalitet og vedligeholdelsesforhold.
En ventil, der bruges i rent vand, kan forblive funktionel meget længere end den samme ventil, der er udsat for slibende partikler eller krystalliserende kemikalier.
Hvad får en manuel kugleventil til at lække?
Lækage kan skyldes beskadigede sæder, en ridset kugle, løs spindelpakning, inkompatible tætninger, for høj temperatur, overtryk, indespærrede partikler eller rørledningsspændinger.
Kan en manuel kugleventil repareres?
Nogle tredelte, unions- og servicevenlige manuelle kugleventildesigner gør det muligt at udskifte kuglen, sædet eller tætningen. Produkter i ét stykke kan give mere begrænset adgang til interne komponenter.
Reparation bør kun udføres, efter at rørledningen er blevet isoleret, trykløst, drænet og bekræftet sikker.
Hvordan skal en manuel kugleventil opbevares?
Ventilen skal opbevares i et rent og tørt miljø væk fra direkte sollys, høje temperaturer og ætsende dampe. Forbindelsesender skal forblive beskyttet for at forhindre støv og fremmedpartikler i at trænge ind i ventilhulrummet.
Skal en manuel kugleventil være åben eller lukket under langvarig nedlukning?
Den korrekte ventilposition afhænger af nedlukningen og sikkerhedskravene til rørsystemet. For en ventil fjernet fra rørledningen, skal det indre hulrum rengøres og tørres før opbevaring.
Hvilken information er nødvendig, når du vælger en manuel kugleventil?
De påkrævede oplysninger omfatter nominel størrelse, kropsmateriale, kuglemateriale, spindelmateriale, sædemateriale, tætningsmateriale, trykklassificering, temperaturområde, procesmedium, kemisk koncentration, porttype, tilslutningsmetode og gældende rørstandard.
Tilvejebringelse af fuldstændige driftsoplysninger hjælper med at sikre, at den valgte manuelle kugleventil matcher de faktiske procesbetingelser i stedet for blot at montere rørledningsforbindelsen.
Vi opfandt kugleventilen i et stykke plastikflange i 1992. Ingen metalfittings, PTFE-tætning, flangeforbindelse, bredt anvendels...
Fuld boring, tykkere vægtykkelse, trykklassificeret op til PN16 (UPVC, CPVC, PVDF) Låseanordning (Option), Håndtagslåsen kan udf...

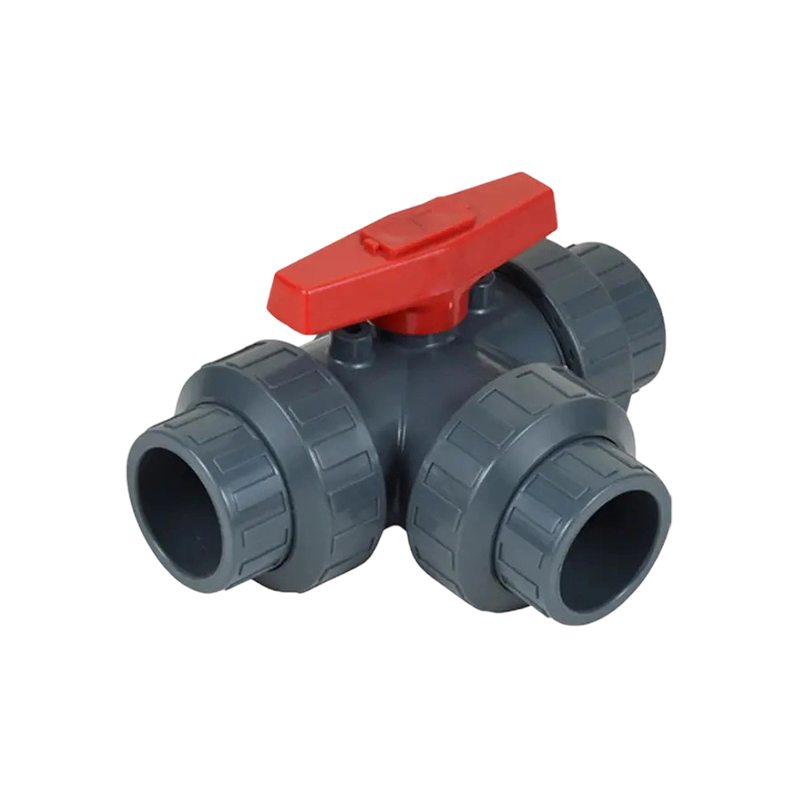

3-VEJS KUGLEVENTILER tillader to strømningsmønstre ved hjælp af en ventil. Ventilen er velegnet til en rørledning, som kræver to kugle...
