Er alle PVC-kugleventiler virkelig den samme kvalitet? Hvad der faktisk adskiller sig

Det enkelte hul er det, der ligger bag spørgsmålet, "er alle PVC-kugleventiler af samme kvalitet?" Det ærlige svar er nej, og årsagerne er ikke mystiske. De lever i harpiksen, formen, sædeblandingen, spindelforseglingen, vægtykkelsen, og om nogen faktisk har tryktestet ventilen, før den gik i kartonen. Nedenfor er en producents syn på, hvad der ændrer sig mellem en råvareventil og en industriel, hvordan man adskiller dem, før du køber, og hvor de reelle omkostninger ved en billig ventil ender.

Harpikskvalitet er den første og største kvalitetsvariabel

PVC kugleventiler er støbt af en lille familie af termoplast: UPVC, CPVC, PPH, PVDF og FRPP. Inde i hvert af disse navne varierer selve harpiksen langt mere, end de fleste købere forventer. En konverter kan købe jomfruelige forbindelser med en dokumenteret K-værdi og et batchcertifikat, eller den kan købe genslibning fra et oparbejdningsanlæg til en brøkdel af prisen. Begge materialer formes til en ventil, der ser korrekt ud på en hylde.

Forskellen viser sig senere. Regrind har allerede været igennem mindst én varmehistorie. Polymerkæder er blevet kortere, stabilisator- og smøremiddelpakken er uforudsigelig, og genslibningsstrømmen sorteres sjældent rent efter kvalitet. Slagstyrken kan falde med 30 til 50 procent sammenlignet med ny harpiks af samme nominelle type. En genslibeventil består en fabrikstest ved stuetemperatur. Den overlever ikke fem års pumpecykling og vandhammer.

Virgin compound har også betydning for kemisk resistens. Genslibning er ofte forurenet med rester fra hvad det tidligere produkt var: en rørekstruderingslinje, en kabelkappe, en genbrugsfitting. Disse rester skaber svage steder, hvor aggressive medier angriber muren. For rentvandspligt er dette sjældent synligt. For natriumhypochlorit, svovlsyre eller ferrichlorid bestemmer det, hvor længe ventilen holder.

Praktisk kontrol: spørg efter harpiksbatchcertifikatet og den indgående inspektionsjournal. En producent, der køber virgin compound, vil have begge dele. En producent, der kører efterslibning, vil normalt have en indkøbsordre og ikke meget andet.

Støbningstolerance, vægtykkelse og kuglegeometri

Et PVC-kugleventilhus er ikke en solid klump plastik. Det er en trykbeholder med en beregnet vægtykkelse, en portplacering designet til at flytte svejselinjen væk fra den højeste spændingszone og en afkølingscyklus, der bestemmer, om delen krymper jævnt eller deformeres. Skær vægtykkelsen med 12 procent for at spare harpiks, og ventilen består stadig en 1,5x skaltest ved stuetemperatur. Den fejler ved 55 grader Celsius under samme tryk.

Vægtykkelse er den nemmeste specifikation at verificere og den, der oftest er udeladt af en indkøbsordre. En skydelære på kropsvæggen og på endeforbindelsen fortæller dig inden for et minut, om du har modtaget det produkt, du troede, du havde købt.

Bolden er en præcisionsdel, og det er her, billige ventiler stille og roligt mister deres ydeevne. Kuglerundheden på en god industriventil holdes til ca. 0,05 mm på tværs af tætningsbåndet. Overfladeruhed på tætningsområdet er typisk angivet til Ra 0,8 mikrometer eller finere. En ventil med en kugle, der er 0,2 mm ude af runden, forsegler stadig, når den er ny, fordi sædet er blødt nok til at passe. Efter et par tusinde cyklusser tager sædet et permanent sæt, og ventilen begynder at dryppe.

Spindelløb og driftsmoment hører til i samme samtale. En frempind, der ikke er koncentrisk, belaster O-ringene ujævnt, hver gang håndtaget drejer. Derfor føles en ventil stiv ud af kassen og bliver dårligere, mens en anden ventil af samme størrelse stadig drejer med to fingre efter fem års drift.

Sædesammensætning og spindelforsegling afgør, om ventilen virkelig lukker

Sædet er den del, der faktisk stopper flowet, og det er den del, der er mest udsat for en omkostningsbesparende beslutning. Et PTFE-sæde koster flere gange, hvad et almindeligt TPE-sæde koster. På en reservedelsbakke ligner begge en hvid ring.

PTFE er standardvalget til kemisk service, fordi det modstår næsten alt og har en lav friktionskoefficient, som holder driftsmomentet nede. Den er også hårdere, så den har brug for en bedre færdig kugle for at forsegle ordentligt. Et blødt TPE-sæde vil tætne mod en ru kugle, hvorfor nogle billige ventiler ser ud til at fungere fint i starten. TPE svulmer også i kontakt med opløsningsmidler og olier, og et opsvulmet sæde skubber bolden væk fra dens midterlinje, hvilket øger drejningsmomentet og accelererer slid.

Stængelforsegling er en separat designbeslutning. En enkelt O-ring i en almindelig rille er minimum. Industrielle ventiler bruger generelt et dobbelt O-ringarrangement med en backup, nogle gange med en bundtap eller sekundær lejeflade, så spindlen understøttes to steder i stedet for ét. Denne detalje er synlig på en snittegning, og det er en af ​​de første ting, der forsvinder, når en ventil er omvendt konstrueret til at ramme et prisniveau.

Kropskonstruktion betyder også noget. En ventil i ét stykke har ingen kropssamling til at lække, og det er grunden til, at flangedesignet i ét stykke blev standarden for kemisk afgift, efter at det blev introduceret i begyndelsen af ​​1990'erne. En tredelt ventil kan serviceres på plads uden at skære røret, hvilket betyder noget på glidesko og manifolder, hvor det er dyrt at afmontere ledningen. Begge er legitime ingeniørvalg. Hvad der ikke er legitimt, er en todelt krop med en opløsningsmiddelsvejset samling, der præsenteres som ækvivalent med en støbning i ét stykke.

Specifikationer, der skal sammenlignes side om side, før du godkender en prøve

Når to tilbud afviger med 40 procent på det samme nominelle varenummer, er forskellen næsten aldrig i bearbejdningsarbejdet. Det er i disse parametre. Udskriv tabellen, aflever den til leverandøren, og bed dem om at udfylde de faktiske værdier med understøttende optegnelser.

En leverandør, der ikke kan producere værdier til højre kolonne, lyver ikke nødvendigvis. De ved det måske simpelthen ikke, fordi de køber færdige ventiler fra en handelsformidler i stedet for at støbe dem. Det er nyttig information i sig selv.

Trykvurderinger falder med temperaturen, og de fleste købere anvender aldrig korrektionen

En ventil stemplet 16 bar er normeret til 16 bar ved 20 grader Celsius, med vand, i statisk tilstand. Det tal er ikke gyldigt ved 60 grader. Termoplastiske trykklassificeringer følger en derating-kurve, og kurven er stejl. For UPVC er det anvendelige arbejdstryk ved 60 grader celsius omkring 35 til 40 procent af 20-graders tallet. CPVC udvider det anvendelige område opad, men den samme kurveform gælder.

Den praktiske konsekvens er enkel. Hvis en ledning løber ved 55 grader Celsius, og systemet er beskyttet af en aflastningsventil indstillet til 10 bar, er en standard 16 bar UPVC-ventil ikke tilstrækkelig. Det korrekte valg er enten en højere vurderet krop eller et andet materiale. Alene at vælge på 20-graders figuren er en af ​​de mest almindelige specifikationsfejl i termoplastiske rør.

Der er en anden effekt, som er let at overse. Gentagen termisk cykling løsner sædets forspænding. En ventil, der tætner perfekt på dag ét ved omgivelsestemperatur, kan begynde at passere en lille mængde medier efter to hundrede opvarmnings- og afkølingscyklusser, selvom intet synligt har fejlet. Industrielle ventildesigner kompenserer ved at bruge et fjederaktiveret sæde eller en dybere sædelomme, der opretholder kontakttrykket, når materialet slapper af.

Kemisk kompatibilitet er en kurve, ikke et ja-eller-nej-svar

Modstandsdiagrammer, der angiver et materiale som "resistent" over for et kemikalie, er et udgangspunkt, ikke en specifikation. Den faktiske ydeevne afhænger af koncentration, temperatur og eksponeringstid. UPVC håndterer fortyndet svovlsyre komfortabelt ved omgivelsestemperatur. Hæv temperaturen til 60 grader Celsius, og det samme materiale begynder at blive blødt og mister trykevnen. Natriumhypochlorit er et godt eksempel på et medium, der angriber nogle kvaliteter i koncentrationer over 12 procent, mens de efterlader dem uberørte under denne tærskel.

To fejltilstande betyder mest i termoplastiske ventiler. Den første er kemisk angreb på selve polymeren, som viser sig som hævelse, misfarvning eller tab af mekanisk styrke. Den anden er permeation og miljøspændingsrevner, hvor mediet diffunderer ind i materialet, og delen revner under belastning, ofte ved en beslag eller en spændingskoncentration frem for midt på en væg.

En ansvarlig leverandør vil stille fire spørgsmål, før han anbefaler en ventil: hvad er mediet, ved hvilken koncentration, ved hvilken temperatur og ved hvilket tryk. Hvis en leverandør citerer en ventil uden at stille disse spørgsmål, sælger de et varenummer i stedet for en løsning. Værdier for det industrielle termoplastiske kugleventilområde skal altid bekræftes mod en producents kemiske resistensdata ved den faktiske driftstemperatur, ikke ved omgivelserne.

Hvad årtiers fremstilling af termoplastiske ventiler faktisk lærer dig

Nogle kvalitetsforskelle bliver først tydelige, når du har set ventiler fungere i marken i tyve eller tredive år. Ningbo Baodi Plastic Valve Co., Ltd. sporer sin historie til 1979, hvor dens forgænger fabrikker byggede en af ​​de første plastmembranventiler produceret i Kina; dette design bestod en teknisk vurdering organiseret af det tidligere Ministerium for Kemisk Industri i 1983. I 1992 udviklede virksomheden en kugleventil med flange i ét stykke, et husdesign, der senere blev et af de mest udbredte plastventilformater inden for kemisk behandling, fordi det fjerner kropsleddet helt.

Erfaringerne fra den periode former stadig, hvordan en velbygget ventil ser ud i dag. Konstruktionen med flange i ét stykke eksisterer, fordi boltede og opløsningsmiddelsvejsede kropssamlinger var den dominerende lækagevej i aggressiv service. Dobbelt skaftforsegling eksisterer, fordi enkelte O-ringe fejlede ved stammen langt oftere end ved sædet. Vægtykkelsesmargener eksisterer, fordi fabriksingeniører blev ved med at rapportere krybningsfejl i linjer, der havde kørt i et årti.

I 2006 udvidede virksomheden til industrielle termoplastiske rør og fittings og blev en af ​​de tidligste indenlandske producenter til at anvende CPVC til industrielle rør og ventiler. Denne kombination - ventiler, rør og fittings fra ét produktionssystem - betyder mere, end det lyder, fordi grænsefladen mellem en ventilendeforbindelse og en rørfitting er det sted, hvor en stor del af feltlækager opstår.

Flangekugleventil til industrielle termoplastiske rør Manuel kugleventil af plastikflange med PTFE-tætninger og valgfri lås, velegnet til permanente kemikalieledninger, hvor flangeforbindelser reducerer feltlækagepunkter. Se produkt →

Ægte Union kugleventil til brugbare industrilinjer Fuldboret manuel plastkugleventil klassificeret PN16 til UPVC, CPVC og PVDF, med unionsdesign, der muliggør fjernelse for vedligeholdelse uden at skære røret. Se produkt →

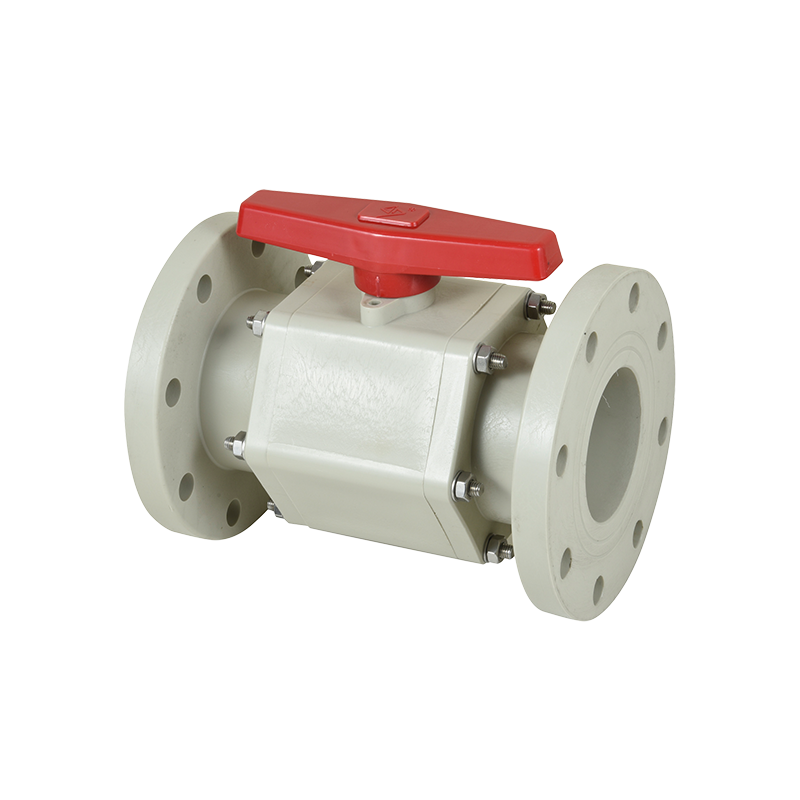

Tredelt kugleventil til højtemperaturindustri Manuel plastkugleventil med tykkere krop og metalforbindelse til højtemperatur- og højtryksprocesser med stor diameter; tredelt design afslører kugle og sæder til inspektion. Se produkt →

Disse tre karrosserityper dækker de fleste industrielle opgaver. Flangeformatet er standard for permanente kemikalielinjer. Det ægte unionsformat gør, at ventilen kan fjernes og serviceres uden at skære i røret, hvilket forkorter vedligeholdelsesvinduer på glidesko. Det tredelte format afslører kuglen og sæderne til inspektion uden at fjerne kroppen fra linjen.

Tryktestdata adskiller industriventiler fra katalogkopier

Hver PVC-kugleventil skal skal testes ved 1,5 gange dets nominelle tryk og sæde testes ved 1,1 gange nominelt tryk. Spørgsmålet er, om hver ventil er testet, eller kun en prøve fra hver batch. Prøvekontrol er en legitim produktionsstrategi, men det er ikke det samme produkt som 100 procent test, og prisforskellen afspejler det.

Testparametre har også betydning. En almindelig genvej er at forkorte holdetiden fra den angivne varighed til nogle få sekunder, hvilket tillader en ventil med en marginal lækage at passere. En anden er at teste med luft i stedet for vand, fordi luftlækager er sværere at opdage ved lavt tryk og nemmere at fjerne. Spørg efter testregistreringsformatet og holdetiden, før du antager, at certifikatet betyder, hvad du tror, ​​det betyder.

Relevante standarder for termoplastventiler omfatter ISO 9393 for industriventiler, DIN 3441 for plastventiler i rørsystemer og ASTM D1599 og D3139 for plastrør og trykprøvning. En producent, der refererer til disse standarder, bør være i stand til at vise dig den specifikke klausul, de tester mod, ikke kun standardnummeret på et certifikat.

Sporbarhed lukker sløjfen. Et hulrumsnummer stemplet på kroppen fortæller dig, hvilken skimmelsvamp der har produceret den. En batchkode på kartonen fortæller dig, hvilket harpiksparti der blev brugt. Uden disse to oplysninger kan en feltfejl ikke undersøges, og den vil som standard blive tilskrevet "installationsfejl". Det er en reel kommerciel risiko, ikke kun en teknisk.

Leverandør- og fabrikstjek, der reducerer indkøbsrisikoen

En leverandørs certifikatmappe er et udgangspunkt, ikke en erstatning for at se på produktionslinjen. Kvalitetsstyringssystemcertifikater såsom ISO 9001, ISO 14001 og ISO 45001 bekræfter, at der eksisterer et system. De bekræfter ikke, at systemet er anvendt på den ventil, du køber.

Hvad skal du se på under et fabriksbesøg eller en fjernrevision:

• Hvor mange sprøjtestøbemaskiner betjener ventillinjen, og om formene ejes af producenten eller af en tredjepart.
• Om indgående harpiks er inspiceret og registreret, med en tilbageholdt prøve pr. batch.
• Om der er en intern tryktestbænk med kalibreringsregistrering, eller om leverandøren støtter sig til en verbal forsikring.
• Hvorvidt kugle- og spindelkomponenter er produceret in-house eller købt hos en underleverandør, og hvordan denne underleverandør er kvalificeret.
• Om færdige ventiler opbevares i et kontrolleret miljø, fordi UV-eksponering nedbryder PVC over tid.
• Om producenten har en national tilladelse til fremstilling af trykrørkomponenter, hvilket er et lovkrav på nogle markeder for produkter, der anvendes i tryksystemer.

Hvor en fabrik ikke har disse kontroller, flyttes sourcingrisikoen helt til køberen. Den risiko er ikke altid synlig i enhedsprisen. Det ser generelt ud som et linjestop, et batchafslag i havnen eller et garantikrav atten måneder efter installationen - omkostninger, der sjældent afspejles i indkøbsordren.

Indkøbsfejl, der koster mere end selve ventilen

Den første fejl er at købe på udseendet. En ventil, der er dimensionsmæssigt identisk med en referenceprøve, kan stadig variere i harpiks, sædeblanding og vægtykkelse. Udseendebaseret godkendelse er, hvordan en lavprisventil kommer ind i en specifikation.

Den anden fejl er at springe den bevarede prøve over. Opbevar en godkendt gylden prøve med batchkoden, og sammenlign hver levering med den. Dette er en ti minutters proces, der eliminerer de fleste argumenter om, hvorvidt et produkt har ændret sig.

Den tredje fejl er at behandle det billigste tilbud som udgangspunktet og forhandle alt andet ned til det. Dette tvinger ærlige leverandører til at fjerne præcis de funktioner, der får deres ventil til at fungere: sædekvalitet, spindeltætningsdesign og fuld tryktest. Det resulterende produkt ser ofte ens ud og opfører sig helt anderledes.

Den fjerde fejl er at skifte leverandør uden at omkvalificere produktet. En ny kilde med samme varenummer er et nyt produkt. Kør den samme prøvegodkendelsesproces, inklusive en tryktest og en kemisk kompatibilitetskontrol, hvis applikationen er aggressiv.

Den femte fejl er at ignorere forskellen mellem en producent og en handelsvirksomhed. En producent kan besvare et teknisk spørgsmål om sædemateriale og spindelforsegling. En handelsvirksomhed sender typisk spørgsmålet videre og returnerer et omtrentligt svar. Hvor applikationen er kritisk, afgør denne forskel, om du modtager en løsning eller en forsendelse.

Ofte stillede spørgsmål

Er alle PVC-kugleventiler af samme kvalitet?

Nej. Kvaliteten varierer betydeligt mellem kilder, selv når varenumre og dimensioner matcher. De vigtigste variabler er harpikskvalitet, vægtykkelse, kuglerundhed og finish, sædemateriale, spindelforseglingsdesign, og om ventilen er individuelt tryktestet. To ventiler kan se identiske ud på en bænk og opføre sig helt anderledes efter to år i drift.

Hvorfor betyder jomfru PVC noget i en kugleventil?

Virgin compound har en kendt molekylvægt, en kontrolleret additivpakke og ingen forurening fra tidligere behandling. Genslibning har været igennem mindst én varmecyklus, hvilket forkorter polymerkæderne og reducerer slagstyrken. Ved aggressiv kemisk service introducerer genslibning også svage punkter, hvor mediet angriber væggen. Forskellen er ikke synlig, men den forkorter levetiden ved tryk- og cykelanvendelser.

Hvordan kan jeg se, om den ventil, jeg modtog, var lavet af genslibning?

Visuel inspektion giver sjældent et endegyldigt svar, fordi god efterslibning kan se acceptabel ud. Den pålidelige rute er dokumentation: spørg efter harpiksbatchcertifikatet og den indgående inspektionsjournal. Du kan også sammenligne stødadfærd ved at tabe et prøveventillegeme på et hårdt gulv fra en kontrolleret højde og sammenligne resultatet med en kendt jomfruprøve. Testen er rå, men afslørende, når forskellen er stor.

Er PTFE altid det bedste sædemateriale?

PTFE er den rigtige standard til kemisk service på grund af dets brede modstand og lave friktion, men det kræver en velbearbejdet kugle for at forsegle. Ved anvendelser med rent vand ved moderate temperaturer kan et korrekt specificeret TPE-sæde yde tilstrækkeligt i årevis. Problemet er, at mange billige ventiler bruger TPE uden at specificere kvaliteten, hvilket betyder, at sædet kan svulme eller hærde uforudsigeligt i kontakt med olier og opløsningsmidler.

Hvorfor lækker min ventil ved frempinden i stedet for ved sædet?

Spindellækage peger normalt på et tætningsdesignproblem eller sidebelastning på stammen. En enkelt O-ring i en almindelig rille har begrænset kapacitet til at kompensere for spindelløb, termisk cykling og gentagen drift. To O-ringe med backup kombineret med en lejeflade i bunden af ​​spindlen fordeler belastningen og opretholder kontakttrykket. Spindellækager er mere almindelige i ventiler, der er bygget til en pris, end i ventiler, der er bygget efter en tegning.

Betyder en højere trykvurdering altid bedre kvalitet?

Nej. Bedømmelsen trykt på håndtaget er et nominelt tal ved 20 grader Celsius. En ventil kan have en høj nominel bedømmelse og stadig fungere dårligt, hvis vægtykkelsen er tynd, sædet er blødt, eller spindeltætningen er minimal. Bedømmelsen skal aflæses sammen med reduktionskurven, testprotokollen og materialespecifikationen.

Hvorfor stemmer trykket på min ventil ikke overens med det, som ledningen rent faktisk ser?

Termoplastiske trykklassificeringer falder, når temperaturen stiger. En ventil vurderet til 16 bar ved 20 grader Celsius kan kun bruges ved 6 bar ved 60 grader Celsius. Mange specifikationsfejl kommer fra sammenligning af ventilklassificeringen med systemtrykket uden at anvende temperaturkorrektionen. Kontroller altid producentens deratingtabel for det faktiske medium og temperatur.

Hvordan sammenligner jeg to leverandører retfærdigt?

Send både det samme tekniske spørgeskema, der dækker harpikskilde, vægtykkelse, kuglerundhed, sædemateriale, stilkforseglingsdesign, testmetode og sporbarhed. Anmod derefter om en godkendt prøve fra hver og kør den samme tryk- og cyklustest. Prisen skal være den sidste variabel, du sammenligner, ikke den første, fordi en besparelse på 20 procent på enhedsprisen er meningsløs, hvis ventilen skal udskiftes dobbelt så ofte.

Påvirker installationspraksis, hvor længe en PVC-kugleventil holder?

Ja, væsentligt. Solventsvejsning for meget cement ind i muffen kan skubbe klæbemiddel ind i kuglekammeret og låse ventilen. Overspænding af en gevindforbindelse revner kroppen ved gevindroden. Støtterør løber dårligt lægger bøjningsbelastning direkte på ventilhuset. Installation af en ventil med spindlen pegende nedad fanger medier omkring spindelforseglingen. Ingen af ​​disse er fabrikationsfejl, men alle rapporteres almindeligvis som kvalitetsproblemer.

Hvad er det mest nyttige at spørge en leverandør, inden du bestiller?

Spørg dem, hvilket medium, koncentration, temperatur og tryk ventilen vil se, og spørg derefter, hvilke af deres produkter de anbefaler og hvorfor. En leverandør, der stiller disse spørgsmål før tilbudsgivning, forstår applikationen. En leverandør, der citerer med det samme, sælger et varenummer, og risikoen for uoverensstemmelse forbliver hos dig.
