Lodret vs. vandret stilkorientering: Hvad er bedre for din sommerfugleventil?

I området installation af industrielle væskekontrolsystemer, ellerienteringen af en automatisk Sommerfugleventil er en kritisk fakteller, der dikterer systemets langsigtede stabilitet. Mange ingeniører prioriterer rørlayout, mens de overser den dybe indvirkning, som Stængel akse orientering har på ventil levetid og Aktuator pålidelighed. Denne analyse undersøger de faglige skel mellem vertikal og vandret montering ud fra perspektiverne mekanisk belastning, sedimentakkumulering og tætningsslid.

Lodret stammeinstallation: Fordele og begrænsninger

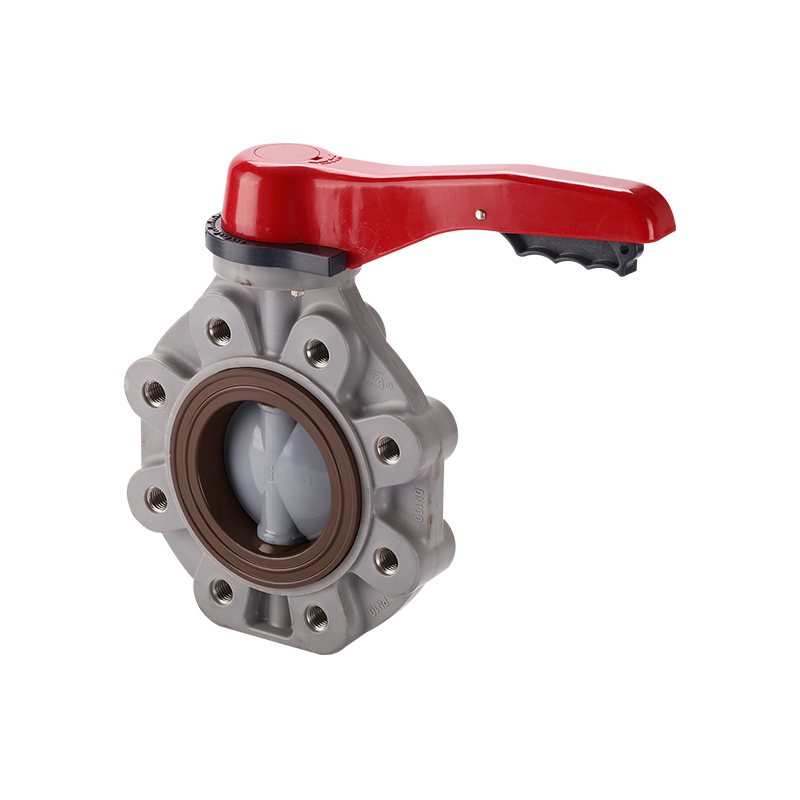

Lodret spindelinstallation refererer til Sommerfugleventil stilken er vinkelret på jorden, med skiven roterende i et vandret plan. Dette er den mest almindelige konfiguration for små til mellemstore ventiler.

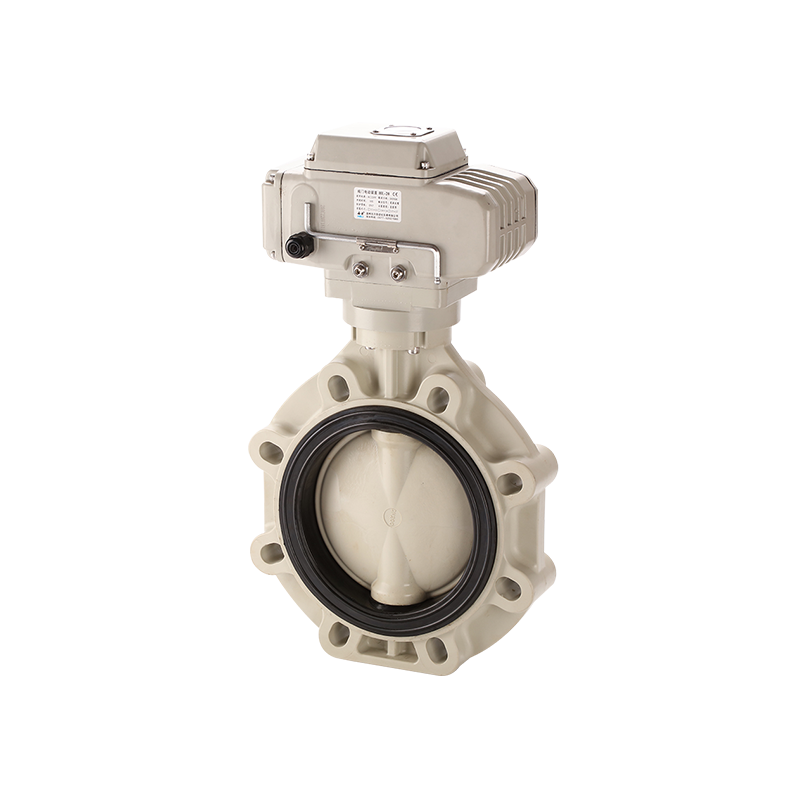

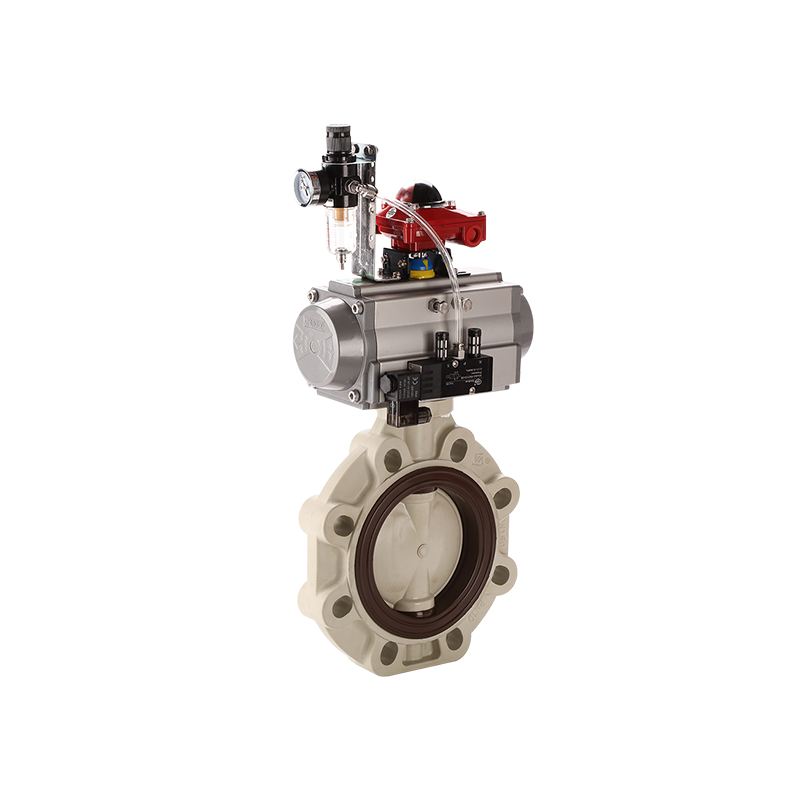

Fra et fluiddynamisk synspunkt sikrer lodret installation, at væsketrykfordelingen over den nederste halvdel af skiven er relativt ensartet. Når ventilen er i en drosselposition, absorberes det sidetryk, der genereres af væsken, jævnt af lejerne. Den primære fordel ved denne orientering er dens kompakte fodaftryk, der giver nem adgang til vedligeholdelse af Pneumatisk aktuator or Elektrisk aktuator monteret ovenpå.

Ved håndtering af medier, der indeholder faste partikler eller højviskositetsvæsker, udgør lodret montering dog en risiko. På grund af tyngdekraften har urenheder tendens til at sætte sig i den nederste tætningsrille eller lejehuset. Over tid fører dette til accelereret slid på akseltætningen, hvilket til sidst resulterer i intern lækage.

Nødvendigheden af vandret stilkinstallation for store diametre

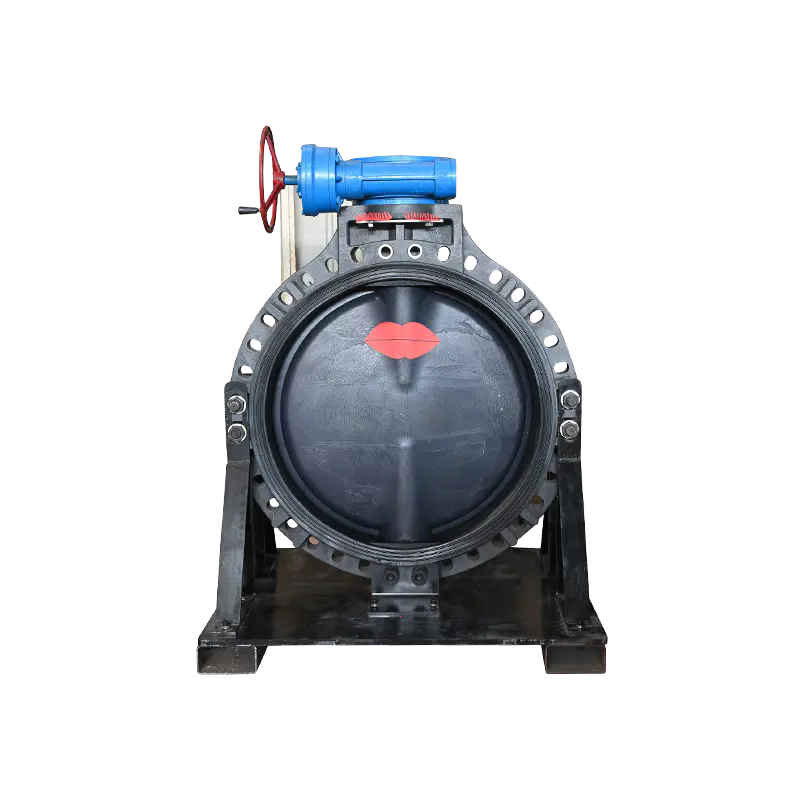

Til stor diameter Sommerfugleventil enheder (typisk DN600 og derover), anbefaler industristandarder generelt vandret spindelinstallation. I denne konfiguration er stilken parallel med jorden, og skiven åbner til venstre og højre.

Skivevægten af ​​en ventil med stor diameter er betydelig. Hvis den monteres lodret, hviler hele skivens vægt på den nederste trykskive og leje, hvilket forårsager asymmetrisk slitage. Horisontal installation udnytter tyngdekraften til at fordele vægten over lejer i begge ender, hvilket drastisk reducerer belastningen på et enkelt punkt og forlænger ventilens levetid.

Desuden yder vandret montering bedre i applikationer, der involverer spildevand, papirmasse eller gylle. I vandret orientering skaber flowet i bunden af ​​røret en skureeffekt, der forhindrer affald i at aflejre sig ved ventilsædet. Når ventilen åbner, skylles ophobet sediment lettere væk af væsken, hvilket beskytter Blødt sæde or Metal sæde fra slibeskader.

Aktuatorbelastning og tyngdemomentovervejelser

Den stabile drift af en automat Sommerfugleventil afhænger af præcisionen af Aktuator . I en vandret installation er aktuatoren typisk hængende på siden af ​​røret. For kraftige aktuatorer kan dette skabe et betydeligt udkragningsmoment, som kan føre til bøjning af spindlen eller beskadigelse af flangetætningerne over lange perioder.

For at afbøde dette kræver store automatiske ventiler i horisontale konfigurationer ofte yderligere Støttebeslag strukturer. I modsætning hertil tillader lodret installation at aktuatorens tyngdepunkt flugter med spindelaksen, hvilket giver den mest stabile mekaniske opsætning. Derfor er vægten af Aktuator og dens statiske belastning på Stængel skal vurderes ved valg af monteringsretning.

Mediekarakteristikas indflydelse på orientering

Mediernes fysiske egenskaber er afgørende. Hvis mediet er tilbøjeligt til at krystallisere eller indeholder bundfældelige faste stoffer, er horisontal installation det foretrukne valg for at reducere fejlfrekvensen, da det effektivt udnytter væskeenergi til "selvrensning".

Omvendt er lodret stilkorientering overlegen i rengas- eller væskesystemer med lav viskositet. Det minimerer den nødvendige plads og reducerer de strukturelle krav til rørstøtter. Derudover, når det bruges med en smart Positioner , vertikale ventiler udviser ofte bedre tilbagekoblingsstabilitet, fordi de bevægelige dele er mindre påvirket af ujævnt tyngdekraft.

Retningslinjer for professionel udvælgelse

I praktisk teknik er der ingen absolut "bedre" orientering, kun den mest "passende": Lille diameter (under DN450): Der bør gives prioritet til vertikal installation for lettere vedligeholdelse og aktuatorstøtte. Stor diameter (over DN600): Vandret installation anbefales kraftigt for at beskytte ventilakslen mod dødvægtskader og forhindre tilslamning af bunden. Medier med højt solidt indhold: Uanset størrelse bør horisontal stilkorientering overvejes, ofte parret med nødvendige skylleporte. Scenarier med begrænset plads: Hvis en stor ventil skal installeres lodret, skal der vælges en højtydende butterflyventil med forstærkede tryklejer.
